在嵌入式系統與便攜式設備中，電池電量的精確監測是確保系統穩定運行和用戶體驗的關鍵環節。德州儀器（TI）的ADS7825是一款高精度、低功耗的12位模數轉換器（ADC），非常適合用于電池電壓的采集。結合經典的51單片機，可以構建一套高效、可靠的電池電量監測系統。本文將詳細闡述基于ADS7825和51單片機的電池電量監測硬件電路設計與配套的程序設計思路。

一、系統概述與ADS7825簡介

本系統的核心目標是實時監測電池電壓，并通過51單片機進行處理、計算剩余電量（百分比或等級），最終可通過顯示模塊（如LCD、LED）輸出或用于系統電源管理決策。

ADS7825關鍵特性：
- 12位分辨率，提供高精度測量。
- 單通道差分輸入或雙通道單端輸入，本設計通常采用單端輸入模式測量電池電壓。
- 串行接口（兼容SPI/QSPI/Microwire），節省單片機I/O口資源。
- 低功耗，工作電流典型值僅為320μA，適合電池供電場景。
- 內部采樣保持和時鐘，簡化外部電路。

二、硬件電路設計

硬件設計主要包括電源電路、電池電壓采樣電路、ADS7825與51單片機接口電路三部分。

1. 電源電路：
系統可由被測電池本身或另一路穩壓電源供電。若由電池直接供電，需注意ADS7825和51單片機的工作電壓范圍（ADS7825為2.7V~5.25V）。建議增加低壓差線性穩壓器（LDO）為控制核心提供穩定電壓。

2. 電池電壓采樣電路（關鍵部分）：
電池電壓通常高于ADC的輸入量程（由參考電壓Vref決定）。因此，必須采用電阻分壓網絡將電池電壓按比例衰減至ADC量程以內。

• 分壓網絡計算： 假設電池最高電壓為Vbatmax（如12V），ADS7825參考電壓Vref=2.5V（可使用內部參考或外部精密參考源）。則分壓比 K = Vref / Vbatmax。選擇兩個高精度、低溫漂的電阻R1、R2，使得 R2/(R1+R2) ≈ K。在ADC輸入引腳前可增加一個RC低通濾波電路（如1kΩ串聯電阻和0.1μF電容對地），以抑制噪聲。

• 參考電壓源： 為提高精度，建議使用ADS7825的內部2.5V參考電壓（通過軟件配置使能），或連接外部更精密的基準源。

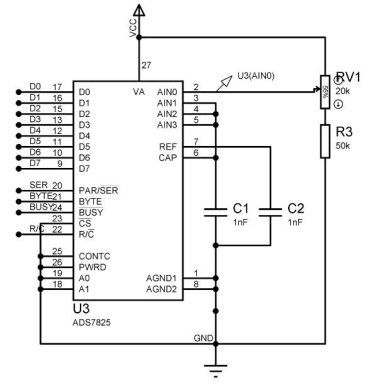

3. ADS7825與51單片機接口電路：
ADS7825采用4線制串行接口：片選（/CS）、串行時鐘（SCLK）、數據輸入（DIN，用于配置ADC）、數據輸出（DOUT）。

• 連接方式： 將ADS7825的/CS、SCLK、DIN、DOUT分別連接到51單片機（如STC89C52）的任意4個I/O口（如P1.0~P1.3）。

• 其他引腳： VCC接系統電源（2.7-5.25V），GND接地，REF接參考電壓（使用內部參考時需通過電容去耦），CH0作為電池采樣電壓輸入端（接分壓網絡輸出）。

三、軟件程序設計

程序設計主要包括51單片機對ADS7825的驅動、數據讀取、電壓換算及電量計算。程序需用C語言或匯編編寫，以下為關鍵步驟：

1. 引腳定義與初始化：
定義與ADS7825連接的I/O口，并將其初始化為合適狀態（如/CS置高）。

2. ADS7825驅動與數據讀取函數：
- 配置與啟動轉換： 通過DIN線向ADS7825寫入一個8位控制字?？刂谱钟糜谶x擇輸入通道、參考電壓模式（內部/外部）、功率管理模式等。例如，選擇單端輸入CH0，使用內部參考，并立即啟動轉換的控制字可能為0x8X（具體位定義需查閱數據手冊）。在/CS拉低后，在SCLK的上升沿逐位寫入該控制字。

• 讀取轉換結果： 寫入控制字后，在隨后的SCLK下降沿，可以從DOUT線讀取轉換完成的12位數據（高位在前）。通常需要連續讀取2個字節（共16位），其中高12位為有效數據。

3. 電壓值與電量計算：
- 原始值轉電壓： 將讀取的12位數字量AD<em>Value轉換為實際輸入引腳電壓 Vin = (AD</em>Value / 4096) * Vref。

• 反推電池電壓： 根據分壓比，計算實際電池電壓 Vbat = Vin / K = Vin * (R1+R2)/R2。

• 電量估算： 電池電量（SOC）估算較為復雜，簡單方案可根據電池放電曲線（電壓-SOC關系）進行查表或分段線性計算。例如，對于鋰電池，可測量滿電電壓（如4.2V）和放電截止電壓（如3.0V），在此區間內進行線性或非線性映射，得到電量百分比。更精確的方案需結合庫侖計等算法，但本設計以電壓法為基礎。

4. 主程序流程：
初始化后，進入主循環，定時（如每秒一次）調用ADS7825讀取函數，計算當前電池電壓和估算電量，并更新顯示或觸發低電量警報。

四、設計要點與優化

• 精度保障： 選用高精度分壓電阻（1%或更高精度，低溫漂），確保參考電壓穩定，并在軟件中可進行校準（如測量一個已知準確電壓來修正比例系數）。
• 抗干擾： 模擬部分（分壓網絡、ADC輸入）布線應遠離數字噪聲源，并充分使用去耦電容。
• 低功耗考慮： 在不采樣時，可通過配置將ADS7825置于休眠模式，51單片機也可在空閑時段進入空閑或掉電模式，由定時中斷喚醒進行采樣，極大延長電池壽命。
• 軟件濾波： 對ADC采樣值進行軟件濾波（如多次采樣取平均、中值濾波），以平滑隨機噪聲。

五、

本文提出的基于51單片機和ADS7825的電池電量監測方案，充分利用了ADS7825高精度、低功耗和串行接口的優點，以及51單片機的普及性和易用性。通過嚴謹?shù)碾娮璺謮弘娐吩O(shè)計和可靠的軟件驅動，能夠?qū)崿F(xiàn)對電池電壓的準確采集和電量的有效估算。該設計思路清晰，具有較高的實用價值和可擴展性，可為各類便攜式設備或嵌入式系統的電源管理模塊提供參考。開發者可根據具體電池類型和應用需求，調整硬件參數和電量估計算法，以達到最佳監測效果。
